バロン透水シート
透水性インターロッキング、浸透管、雨水貯留浸透設備などに ● 小泉製麻
バロン透水シート シリーズ一覧
「高い透水性と優れたフィルター効果で、浸透した雨水を素早く排出。目の細かいシートで土壌の流出を防止。幅広い土木工事に対応するシリーズです」
⚠ 全商品、個人宅への配送不可です。法人・業者様または運送会社支店止めでご注文ください。
品番体系について
| PK系 | 短繊維不織布（PK-100ホワイト・PK-100ブラック・PK-150・PK-200・PK-500） |
|---|---|
| PKL系 | 長繊維不織布（PKL-95・PKL-110・PKL-200・PKL-300・PKL-400） |

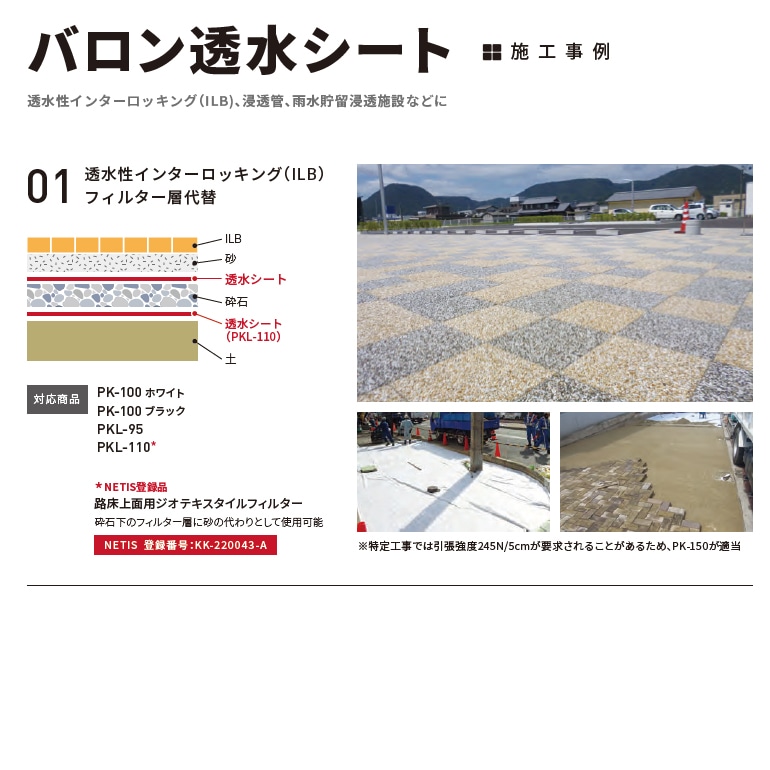

01 ｜ 透水性インターロッキング（ILB）・フィルター層代替
ILB工法において路盤と路床の境界に敷設するフィルター層として使用します。砂代替フィルター層としても使用可能です（カタログ施工事例01参照）。

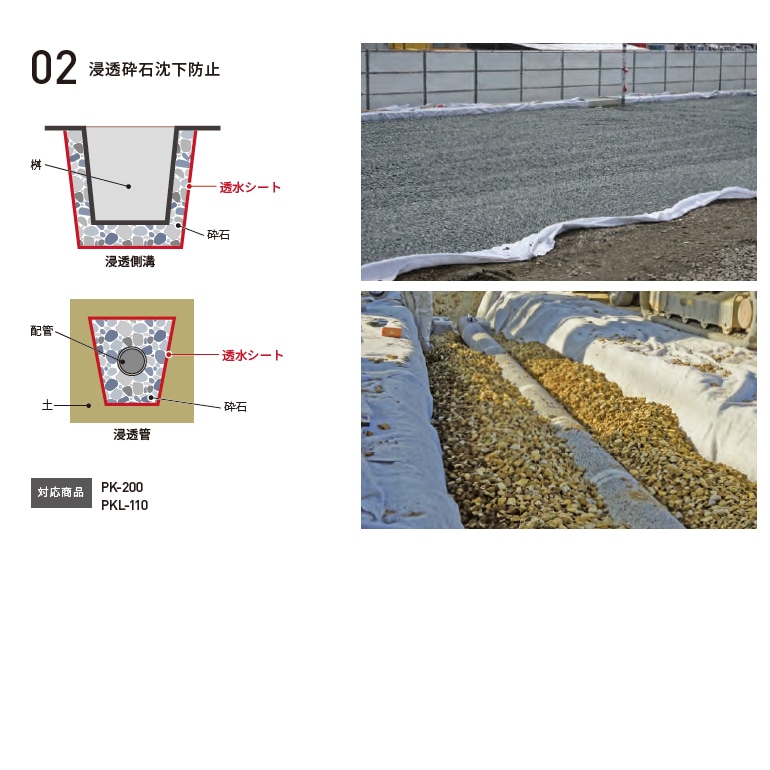

02 ｜ 浸透砕石沈下防止・浸透管・浸透側溝
砕石層の下に敷設し細粒土の流入による砕石沈下を防止します。浸透管・浸透側溝への巻き付けにも使用します（カタログ施工事例02参照）。
03 ｜ 路床上面用ジオテキスタイルフィルター（NETIS登録品）
路床上面に敷設するジオテキスタイルフィルター（NETIS登録品）。特定工事では引張強度245 N/5cmが要求されるためPK-500が適当とされています（カタログ施工事例03参照）。ILBのフィルター層代替としても使用可能です。

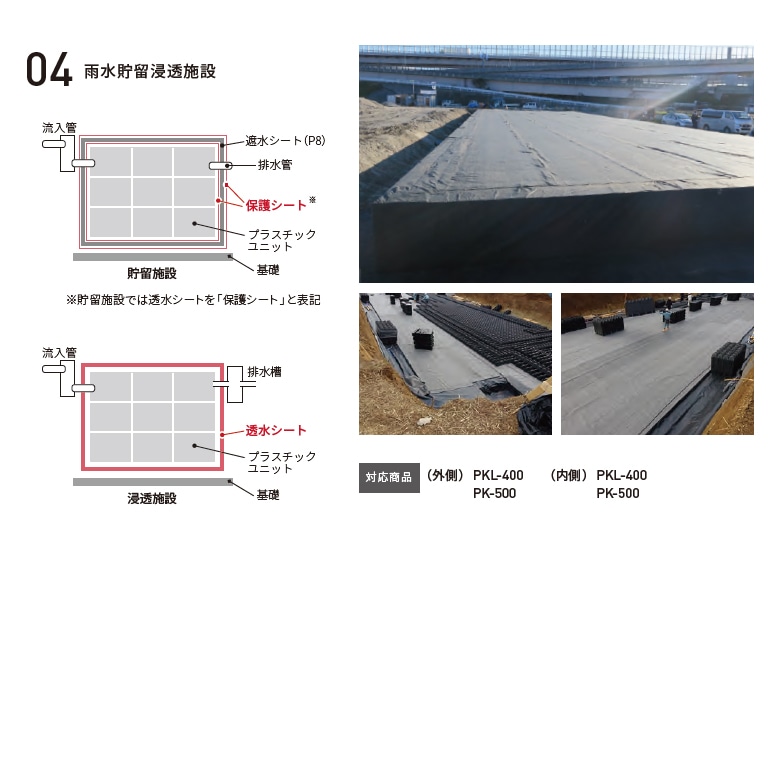

04 ｜ 雨水貯留浸透施設
プラスチックユニット型雨水貯留浸透施設に使用します。外側にPKL-400、内側にPK-500、浸透施設基礎にPKL-110を組み合わせて使用します（カタログ施工事例04参照）。
その他品番
バロン透水シートシリーズの透水シートです。施工事例・適用用途の詳細はメーカーカタログまたは当店までお問い合わせください。

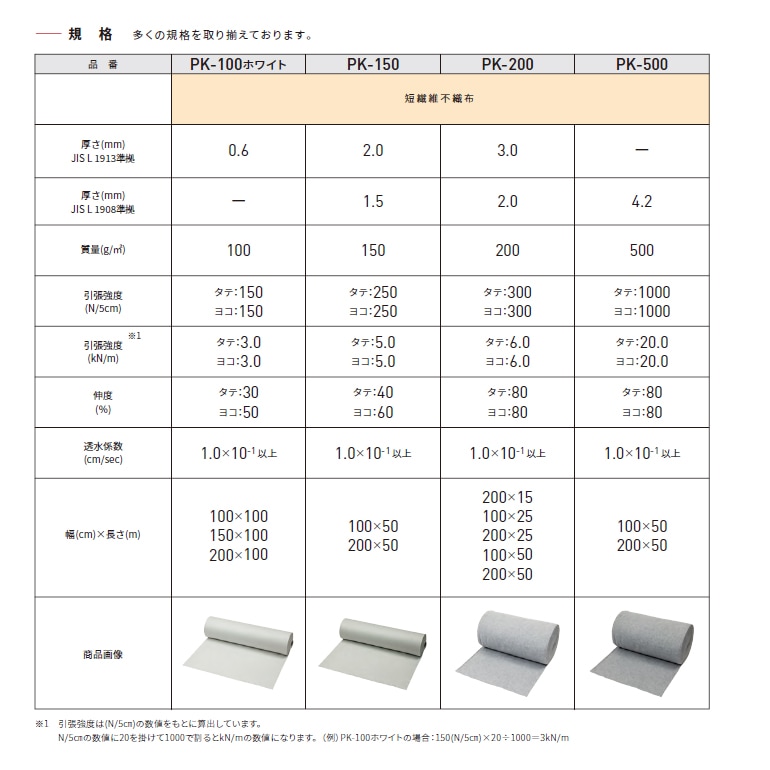

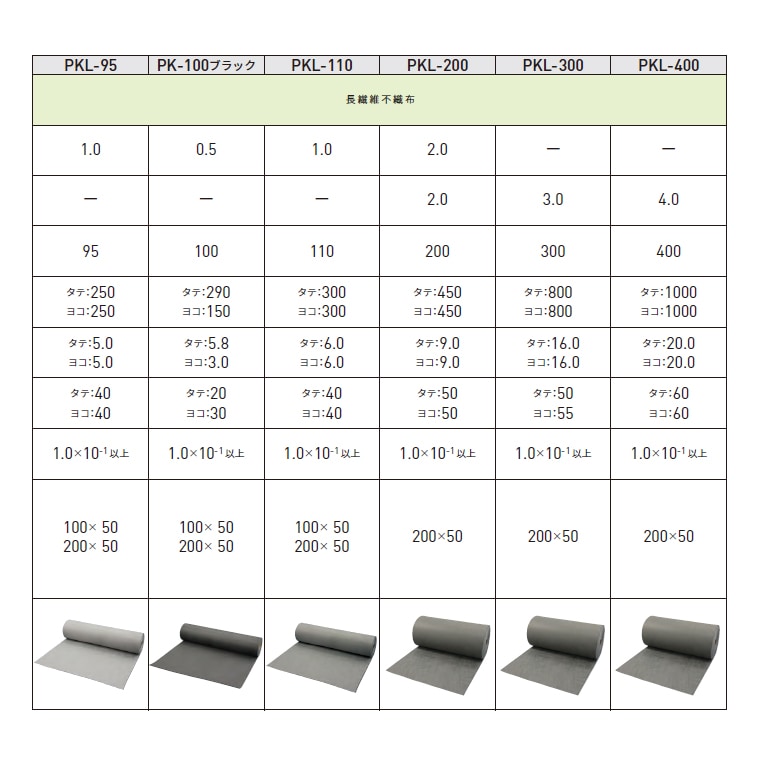

全品番 仕様比較表
| 品番 | 素材 | 色 | 質量 g/m2 |
厚さ（mm） JIS L 1913 |
厚さ（mm） JIS L 1908 |
引張タテ N/5cm |
引張ヨコ N/5cm |
|---|---|---|---|---|---|---|---|
| PK-100 ホワイト | 短繊維 | 白 | 100 | 0.6 | — | 150 | 150 |
| PK-150 | 短繊維 | 白 | 150 | 2.0 | 1.5 | 250 | 250 |
| PK-200 | 短繊維 | グレー | 200 | 3.0 | 2.0 | 300 | 300 |
| PK-500 | 短繊維 | グレー | 500 | — | 4.2 | 1000 | 1000 |
| PKL-95 | 長繊維 | グレー | 95 | 1.0 | — | 250 | 250 |
| PK-100 ブラック | 長繊維 | 黒 | 100 | 0.5 | — | 290 | 150 |
| PKL-110 | 長繊維 | グレー | 110 | 1.0 | — | 300 | 300 |
| PKL-200 | 長繊維 | グレー | 200 | 2.0 | 2.0 | 450 | 450 |
| PKL-300 | 長繊維 | グレー | 300 | — | 3.0 | 800 | 800 |
| PKL-400 | 長繊維 | グレー | 400 | — | 4.0 | 1000 | 1000 |
※記載データはメーカーカタログ参考値です。詳細・施工事例はメーカーカタログをご確認ください。用途の最終判断は設計・施工担当者にてご確認ください。
