バロン透水シートbaron-construction_sheet

透水性インターロッキング・浸透管・雨水貯留浸透施設などに ● 小泉製麻

「高い透水性と優れたフィルター効果で、浸透した雨水を素早く排出。目の細かいシートで土壌の流出を防止。幅広い土木工事に対応するシリーズです。」

▲ 全商品、個人宅への配送不可です。法人・業者様または運送会社支店止めでご注文ください。

品番体系について

PK系	短繊維不織布（PK-100ホワイト・PK-100ブラック・PK-150・PK-200・PK-500）
PKL系	長繊維不織布（PKL-95・PKL-110・PKL-200・PKL-300・PKL-400）

短繊維不織布は連続しない繊維で構成、長繊維不織布は連続する繊維で構成。同質量でも長繊維不織布の方が引張強度は高くなります（メーカーカタログより）。

01 ｜透水性インターロッキング（ILB）・フィルター層代替

ILB工法において路盤と路床の境界に敷設するフィルター層として使用します。砂代替フィルター層としても使用可能です（カタログ施工事例01参照）。

長さ ╲ 幅	幅 100cm	幅 150cm	幅 200cm
長さ50M	PK-100 ブラック黒 PKL-95 グレー PKL-110 グレー	—	PK-100 ブラック黒4t車 PKL-95 グレー4t車 PKL-110 グレー4t車
長さ100M	PK-100 ホワイト白	PK-100 ホワイト白	PK-100 ホワイト白4t車

02 ｜浸透砕石沈下防止・浸透管・浸透側溝

砕石層の下に敷設し細粒土の流入による砕石沈下を防止します。浸透管・浸透側溝への巻き付けにも使用します（カタログ施工事例02参照）。

浸透側溝のフィルターにはPKL-110もご使用いただけます（施工事例02参照）。

03 ｜路床上面用ジオテキスタイルフィルター（NETIS登録品）

路床上面に敷設するジオテキスタイルフィルター（NETIS登録品）。特定工事では引張強度245 N/5cmが要求されるためPK-500が適当とされています（カタログ施工事例03参照）。

長さ ╲ 幅	幅 100cm	幅 200cm
長さ50M	PK-500 グレー	PK-500 グレー4t車

04 ｜雨水貯留浸透施設

プラスチックユニット型雨水貯留浸透施設に使用します。外側にPKL-400、内側にPK-500、浸透施設基礎にPKL-110を組み合わせて使用します（カタログ施工事例04参照）。

長さ ╲ 幅	幅 100cm	幅 200cm
長さ50M	PK-500（内側）グレー PKL-110（基礎）グレー	PKL-400（外側）グレー4t車 PK-500（内側）グレー4t車 PKL-110（基礎）グレー4t車

その他品番

バロン透水シートシリーズの透水シートです。施工事例・適用用途の詳細はメーカーカタログまたは当店までお問い合わせください。

長さ ╲ 幅	幅 100cm	幅 200cm
長さ50M	PK-150 白	PK-150 白4t車 PKL-200 グレー4t車 PKL-300 グレー4t車

（4t車）= 4トン車での配送が必要な商品。搬入路の道路状況・車両制限を事前にご確認ください。

全品番仕様比較表

透水係数：全品番 1.0×10^-1 以上（cm/sec）　引張強度単位の換算：N/5cm × 20 ÷ 1000 = kN/m

品番	素材	色	質量 g/m2	厚さ（mm） JIS L 1913	厚さ（mm） JIS L 1908	引張タテ N/5cm	引張ヨコ N/5cm

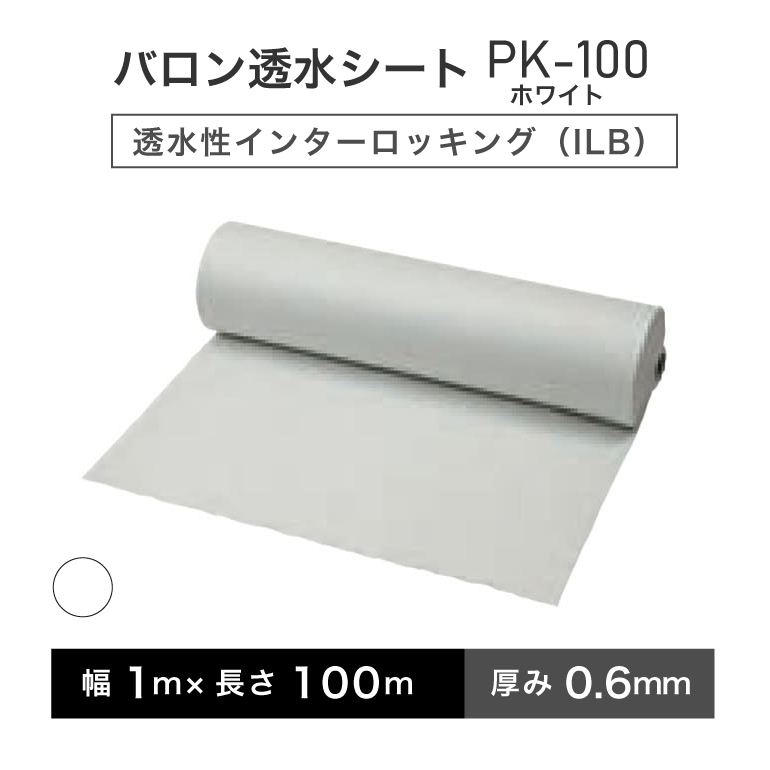

PK-100 ホワイト	短繊維	白	100	0.6	—	150	150

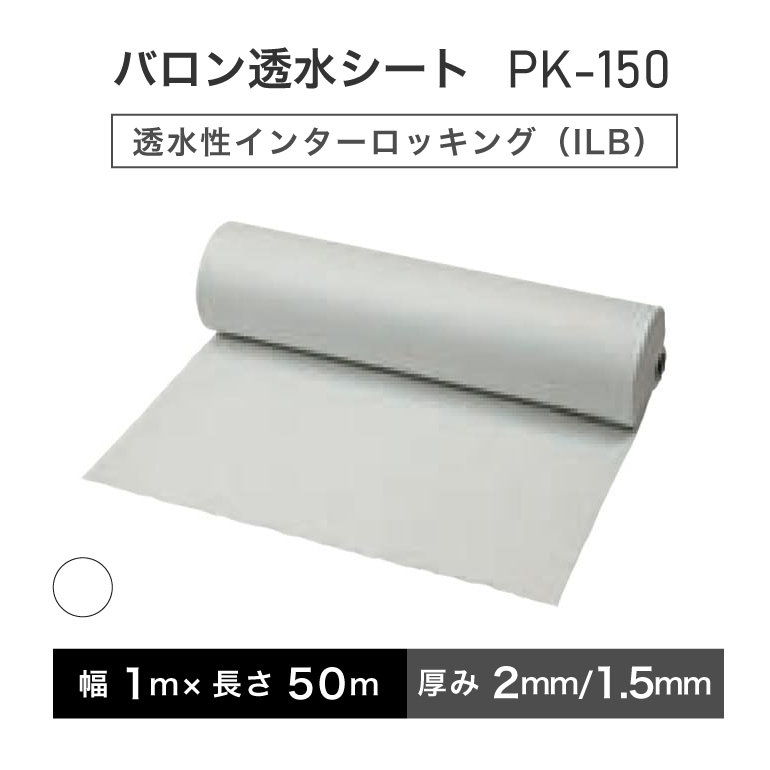

PK-150	短繊維	白	150	2.0	1.5	250	250

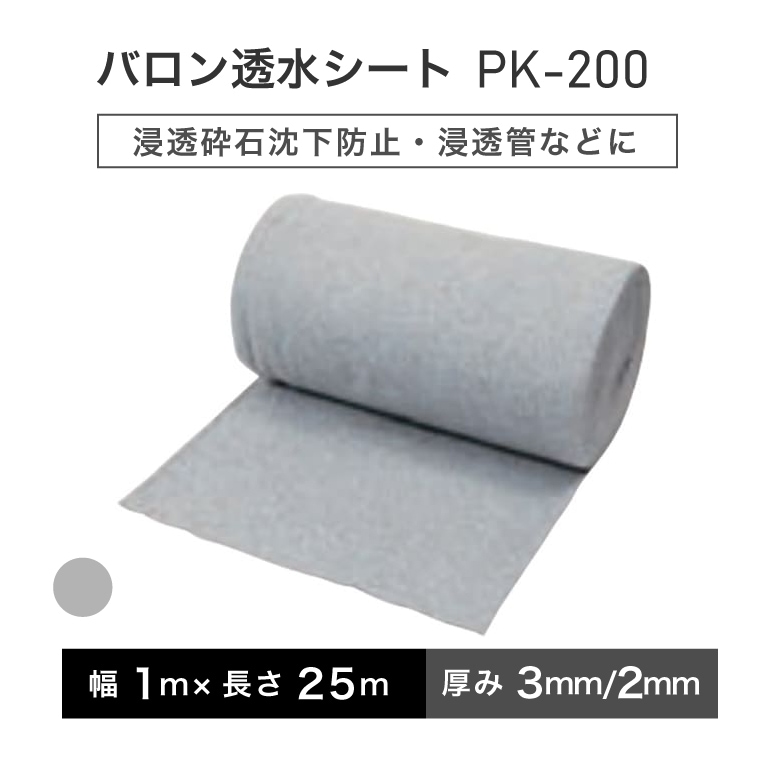

PK-200	短繊維	グレー	200	3.0	2.0	300	300
PK-500	短繊維	グレー	500	—	4.2	1000	1000

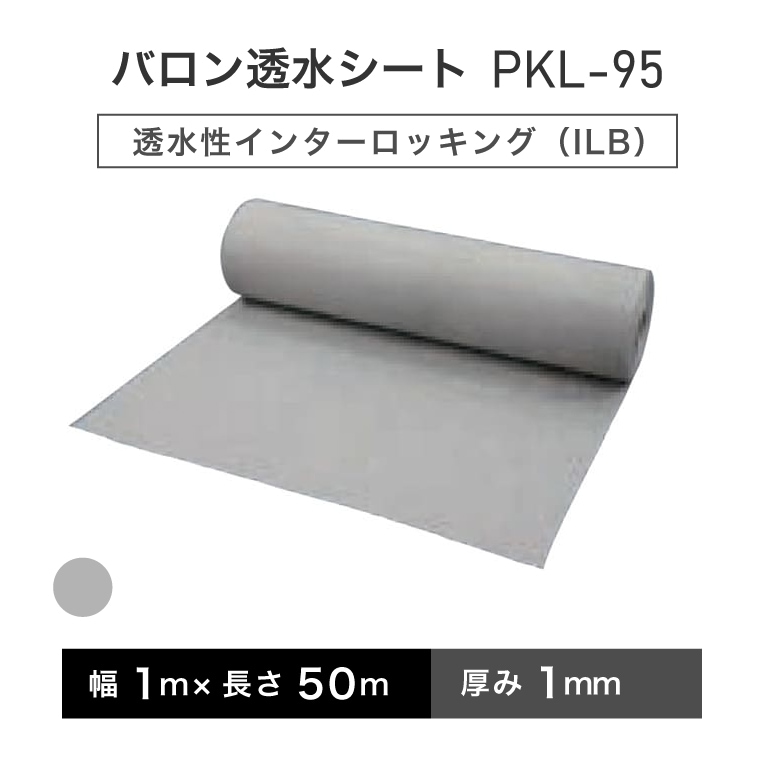

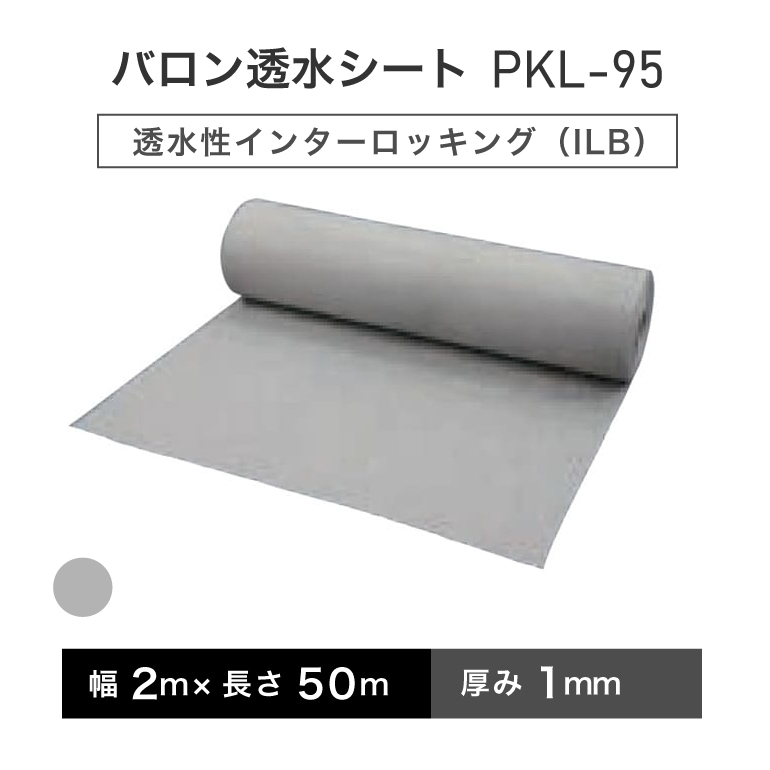

PKL-95	長繊維	グレー	95	1.0	—	250	250

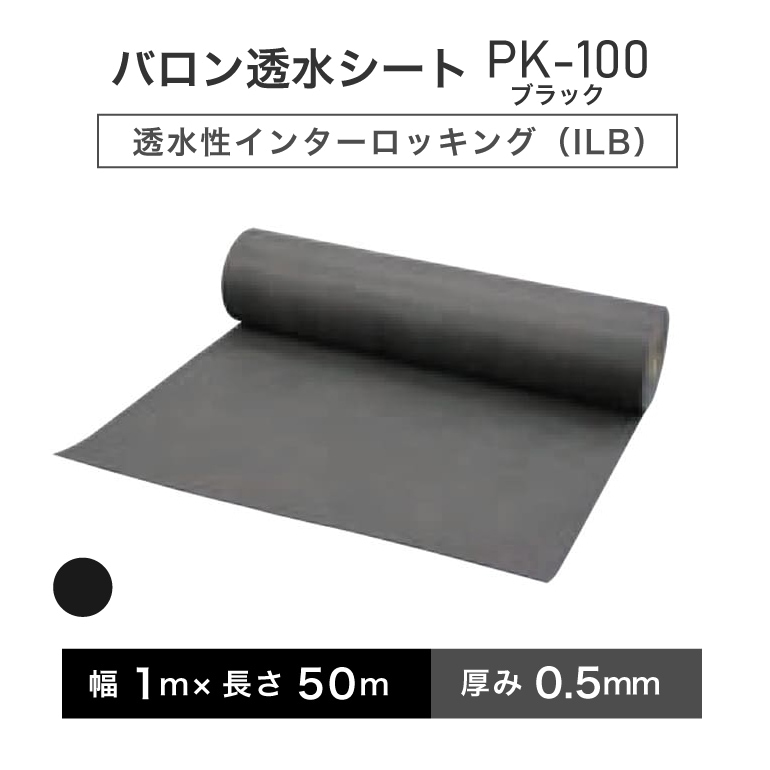

PK-100 ブラック	長繊維	黒	100	0.5	—	290	150

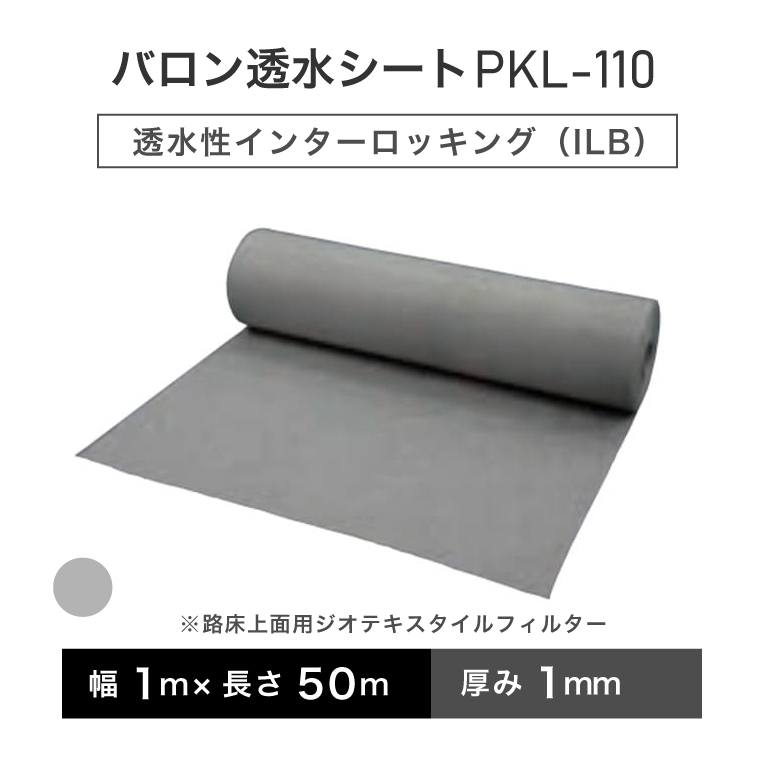

PKL-110	長繊維	グレー	110	1.0	—	300	300
PKL-200	長繊維	グレー	200	2.0	2.0	450	450
PKL-300	長繊維	グレー	300	—	3.0	800	800
PKL-400	長繊維	グレー	400	—	4.0	1000	1000
